Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Τόπος καταγωγής: | Guangdong, Κίνα | Μάρκα: | Sun Communication |
|---|---|---|---|
| Τύπος: | Αρσενικό δικαίωμα 90 βαθμού βουλωμάτων Ν | ΕΦΑΡΜΟΓΗ: | RF |
| Γένος: | Αρσενικό | Σύνθετη αντίσταση: | 50 ωμ |
| Φάσμα συχνότητας: | DC~18GHz | Εκτίμηση τάσης: | 500 Β (RMS) |
| Διηλεκτρικός withstan: | >1500V | Κεντρική επαφή RES: | <1> |
| Αντίσταση μόνωσης: | >5000MΩ | VSWR: | ≤1.08 (0-2.2GHz) ≤1.1 |
| Σειρά θερμοκρασίας: | -55 ℃~+165 ℃ | Διάρκεια: | κύκλοι ≥ 500 |
| Απώλεια εισαγωγής: | ≤0.12dB (@2200MHz) | PIM: | ≤-160dBc |
| Περιγράψτε: | Συνδετήρας Ν | Επένδυση: | Χρυσός ή νικέλιο |
| Υψηλό φως: | συνδετήρας sma RF,συνδετήρας σωστής γωνίας RF |
||

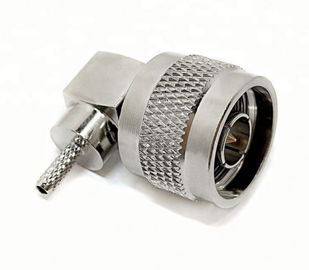

Ομοαξονικός καλωδίων συνδετήρων LMR100 τύπων αγκώνων Ν ραδιο συνδετήρας προσαρμοστών RF σωστής γωνίας εναέριος
| Σειρά θερμοκρασίας |
-65~+165°C (καλώδιο -40~+85°C PE)
|
| Δόνηση |
Mil-STD-202, μέθοδος 213
|
| Σύνθετη αντίσταση | 50 ΩΜ |
| Φάσμα συχνότητας | Συνεχές ρεύμα – 12.4GHz (0-18GHz) |
| Τάση εργασίας | 335V ανώτατος |
|
Αντισταθείτε την τάση
|
1000V RMS |
| Κεντρική επαφή |
≤ 3 mΩ
|
|
Εξωτερική επαφή
|
≤2mΩ |
| Αντίσταση μόνωσης | ≥5000M ΩΜ |
|
Απώλεια εισαγωγής
|
≤0.15 dB/6GHz |
| Διάρκεια (ζευγάρωμα) | ≥500 (κύκλοι) |
|
Απώλεια εισαγωγής
|
0.15dB (7.5GHz ανώτατο) |
|
VSWR
|
Ευθύ μαλακό καλώδιο ≤1.10+0.002f Ημι-χάλυβας cable≤1.05+0.001f
Μαλακό καλώδιο ≤1.20+0.003f σωστής γωνίας Ημι-χάλυβας cable≤1.10+0.001f |
Υλικό & επένδυση
| Σώμα | Ορείχαλκος | Νικέλινος/κράμα που καλύπτεται |
| Εσωτερική καρφίτσα | Ορείχαλκος | Χρυσός που καλύπτεται |
| Ελαστική επαφή | Χαλκός βηρυλλίου | Χρυσός που καλύπτεται |
| Επαφή υποδοχών | Χαλκός βηρυλλίου ή κασσίτερου | Χρυσός που καλύπτεται |
| Μονωτής | PTFE | |
| Crimp Ferrule | Κράμα χαλκού | Νικέλιο/χρυσός που καλύπτεται |
| O-ring σφράγιση | Λάστιχο σιλικόνης |
