Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό επαφής: | Χαλκός | Σειρά προϊόντων: | Συνδετήρας ενεργειακής αποθήκευσης |
|---|---|---|---|
| Μονωτικό υλικό: | Πλαστική ύλη | Θερμοκρασία εργασίας: | -40 ° C ~ 125 ° C |
| Αριθμός διαταγής: | Σύνδεσμος χάλκινης μπάρας τύπου C | Διαστάσεις: | Αναφορά στο τεχνικό σχέδιο |
| Βαθμολογία επιβραδυντικού φλόγας: | UL94-VO | Δυνατότητα προσαρμογής: | Μετρητής σύρματος, μήκος/μέγεθος εξωτερικού καλωδίου, άλλα αξεσουάρ. |

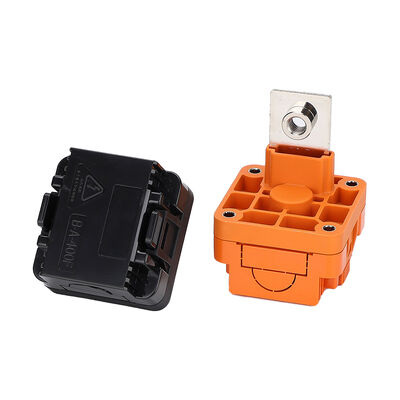

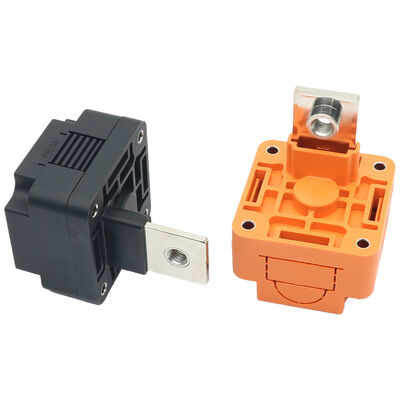

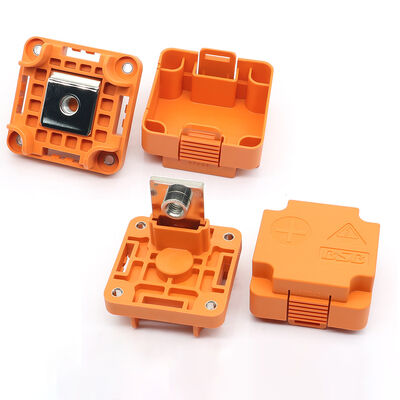

1500V DC 350A Σύνδεσμος τερματικού διακόπτη υψηλής τάσης για συστήματα αποθήκευσης ενέργειας
Οι περιγραφές των συνδετήρων τερματικών HVIL 350A
Πρόκειται για έναν ανθεκτικό, με χρωματικό κωδικό (μαύρο/πορτοκαλί) DC σύνδεσμο ισχύος σχεδιασμένο για ασφαλείς, υψηλού ρεύματος, υψηλής τάσης συνδέσεις στην αποθήκευση ενέργειας και τα νέα ενεργειακά συστήματα.Διαθέτει επαφές χαλκού για ανώτερη αγωγιμότητα, μεμονωμένη με φλόγα από πλαστικό V0 και με κάλυψη IP54, για 1500V συνεχούς ρεύματος και 350A μέγιστο ρεύμα,παρέχει αξιόπιστες επιδόσεις σε σκληρά περιβάλλοντα (-40 °C έως 125 °C) με ενσωματωμένο κλειδί για την αποφυγή μη-συνδυασμού, καθιστώντας το ιδανικό για μπαταρίες, μετατροπείς και μονάδες διανομής ενέργειας.
#Κλειδιές λέξεις
σύνδεσμος υψηλής τάσης, σύνδεσμος 350A, σύνδεσμος HV, σύνδεσμος αποθήκευσης ενέργειας, σύνδεσμος νέας ενέργειας, σύνδεσμος μπαταρίας, τερματικό υψηλής τάσης EV, σύνδεσμος busbar, σύνδεσμος ισχύος συνεχούς ροής,Συνδέτης HVIL, 1500V DC 350A υψηλής τάσης σύνδεσμος κλειδαριού για συστήματα αποθήκευσης ενέργειας, IP54 350A βαμβάκι βαμβάκι υψηλής τάσης τερματικό -40°C έως 125°C,Εναρμονισμένο με τον τύπο C, με ελαφροδυναμικό V0 CE, 350A HVIL σύνδεσμος για νέες ενεργειακές μπαταρίες, μαύρο πορτοκαλί κλειδί υψηλής τάσης DC τερματικό σύνδεσμο
Συμπληρώσιμα χαρακτηριστικά
Διάγραμμα παραμέτρων
| Παράμετρος | Προδιαγραφές |
| Διορισμένη τάση | 1500V συνεχής |
| Κατηγοριοποιημένο ρεύμα | 350A MAX |
| Δυνατότητα διηλεκτρικής | 5000V AC (50Hz) για 1 λεπτό, Χωρίς βλάβη, χωρίς τόξο |
| Αντίσταση μόνωσης | ≥5000MΩ (φυσιολογική) ≥20MΩ (υρετή θερμότητα), η οποία δοκιμάζει τάση μέγιστη 1500V DC |
| Θέρμανση λειτουργίας | -40°C ~ +125°C |
| Θέρμανση αποθήκευσης | -5°C ~ +30°C |
| Σχετική υγρασία | 5% ~ 95% (σε 25°C) |
| Ανθεκτικότητα στα αλατιστοκηλίδια | 48 ώρες |
| Στον βαθμό προστασίας | Διάκριση IP54 |
| Απαιτούμενη δόνηση | QC/T 1067.1-2017 Κατηγορία αυτοκινήτων |
| Απαιτούμενη έκρηξη | 30g μέγιστη επιτάχυνση, διάρκεια 18ms (Το μισό sinus μορφής κύματος παλμού) |

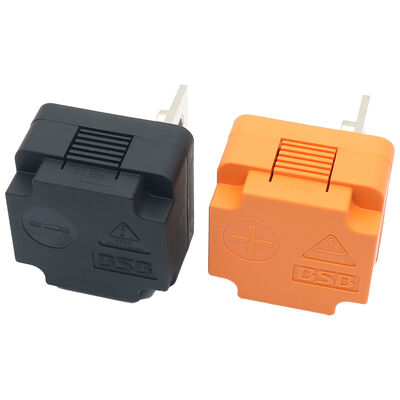

| Αποτροπή κλειδί / ζευγαρώματος | Χρωματική κωδικοποίηση (Μαύρο / Πορτοκαλί), η οποία εμποδίζει την λάθος ζευγάρωση |
| Υλικό επαφής | Υψηλής αγωγιμότητας Χαλκός |
| Σώμα / υλικό μόνωσης | Πλαστικό ανθεκτικό στη φλόγα |
| Αξιολόγηση εύφλεκτης ικανότητας | UL94V0 |
| Πιστοποίηση | CE |
Μέθοδος εγκατάστασης --- εγκατάσταση πίνακα/επιφανειακής τοποθέτησης

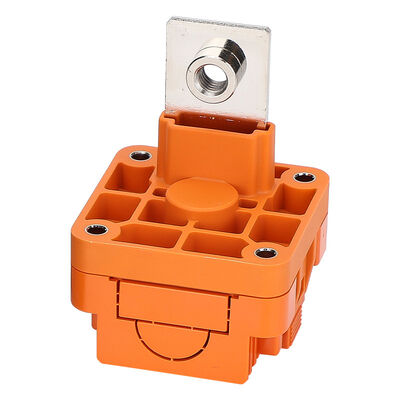

Το πορτοκαλί περίβλημα στερεώνεται στον πίνακα εξοπλισμού ή στο περίβλημα με τη χρήση τεσσάρων γωνιακών οπών τοποθέτησης με βίδες.Το ενσωματωμένο μεταλλικό τερματικό (χλωρίδιο ή τρύπα στην κορυφή) συνδέεται απευθείας με μια χαλκούνια μπάρα ή καλώδιο ηλεκτρικής ενέργειαςΟ μαύρος σύνδεσμος ζευγαρώσεως εισάγεται στην πορτοκαλί βάση με ασφαλή σύνδεση συνδεδεμένου/συναρμολογούμενου (επισημασμένη με PRESS). Το κωδικοποιημένο με χρώμα κλειδί εξασφαλίζει τη σωστή πολικότητα και αποτρέπει την εσφαλμένη ζευγαρώσεως.Δεν απαιτούνται ειδικά εργαλεία πέραν των τυποποιημένων στερεωτικών.
Σενάριο εφαρμογής
Ετικέτες συνδέσμου τερματικού
#HighVoltageConnector #350AConnector #HVInterlock #EnergyStorageConnector #NewEnergyConnector #BatteryConnector #BusbarConnector #IP54Connector #CECertified #V0FlameRetardant #1500VDC #CopperTerminal #EVConnector #HVIL #HighPowerDC
