| Επιλογές χρώματος: | Μαύρο (στάνταρ) / Κόκκινο / Μπλε | Φύλο σύνδεσης: | Άνδρας / Γυναίκα (Ολόκληρο σετ) |
|---|---|---|---|
| Λειτουργούσες θερμοκρασία & υγρασία: | -25°C έως 70°C & 95% (στους 40°C) | Επαφή + Αντίσταση μόνωσης: | ≦10mΩ + ≥100mΩ |
| Εφαρμογή: | Ηλεκτρικές μοτοσυκλέτες, σκούτερ, ηλεκτρονικά ποδήλατα και συστήματα BMS | Μηχανισμός κλειδώματος: | Μάνταλο / Τύπος βίδας |
| Συμβατότητα καλωδίων: | AWG 12-22 | Αξιολόγηση IP: | αδιάβροχο IP67 |
| Υλικό: | Ανθεκτικό σε υψηλές θερμοκρασίες πλαστικό & επιχρυσωμένο κράμα χαλκού | Εκτίμηση τάσης: | 500V AC (Υποστηρίζει ευρύ φάσμα) |
| Αντοχή: | ≥ 3000 Κύκλοι, Ανθεκτικό στη διάβρωση, Αντικραδασμικό | Σειρά μοντέλων: | Σειρά 2+5 (Υβριδική ισχύς και σήμα) |

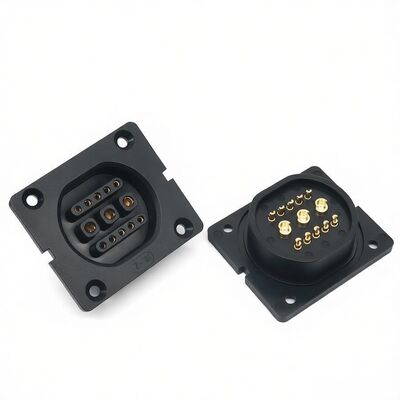

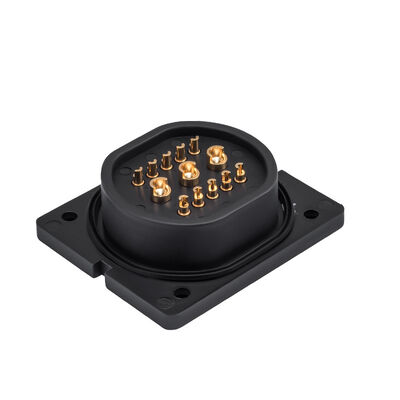

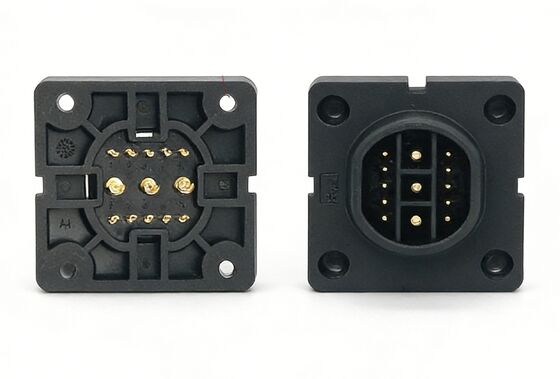

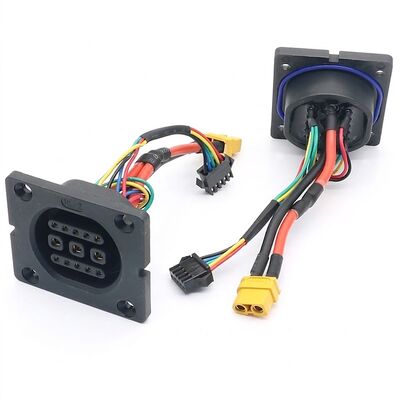

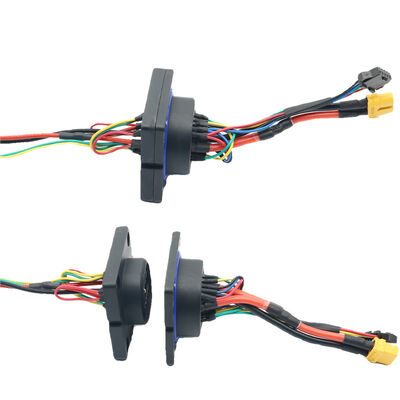

Συνδετήρας Υβριδικής Τροφοδοσίας 3+10 ακίδων για Φόρτιση EV και Επικοινωνία BMS (Αρσενικό/Θηλυκό)
Ορισμός Προϊόντος
Αυτός ο συνδετήρας σειράς 3+10 είναι ένα υβριδικό σύστημα διασύνδεσης υψηλής πυκνότητας σχεδιασμένο για ηλεκτρικά οχήματα και έξυπνη διαχείριση μπαταριών. Διαθέτει 3 μεγάλους ακροδέκτες τροφοδοσίας για πρωτεύουσα μετάδοση ρεύματος και 10 μικρές ακίδες σήματος για ανταλλαγή δεδομένων BMS πολλαπλών καναλιών. Σχεδιασμένος για αξιοπιστία, υποστηρίζει έως και 5000 κύκλους σύνδεσης/αποσύνδεσης και παρέχει ασφαλή, επιβραδυντική της φλόγας σύνδεση για πολύπλοκα συστήματα τροφοδοσίας.
Προσαρμοσμένα Χαρακτηριστικά
Παράμετροι και Τεχνικές Πληροφορίες παρακάτω στον πίνακα
| Τεχνική Παράμετρος | Τιμή Προδιαγραφής |
| Σειρά Μοντέλου | Σειρά 3+10 (Υβριδική Τροφοδοσίας & Σήματος) |
| Ονομαστικό Φορτίο | 200V AC; Ακίδα Τροφοδοσίας: 10A / Ακίδα Σήματος: 3A |
| Θερμοκρασία Λειτουργίας | -25°C έως +70°C |
| Υγρασία Λειτουργίας | 95% (στους 40°C) |
| Αντίσταση Επαφής | ≤10mΩ |
| Αντίσταση Μόνωσης | ≥100mΩ |
| Αντοχή σε Τάση | 200V AC (50Hz) για 1 λεπτό |
| Δύναμη Εισαγωγής & Εξαγωγής | 40N έως 80N |
| Μηχανική Διάρκεια Ζωής Σύνδεσης | ≥ 5000 φορές |
| Βαθμός Επιβράδυνσης Φλόγας | UL94 V0 |
Βασικές Αξίες & Σημεία:
Σενάρια Χρήσης
Dongguan Ritian Communication Technology Co., Ltd.
Ιδρύθηκε τον Ιανουάριο του 2009, η Dongguan Ritian Communication Technology Co., Ltd. είναι ένας κορυφαίος εγχώριος κατασκευαστής συνδετήρων αφιερωμένος στο σχεδιασμό και την ανάπτυξη λύσεων συστημάτων σύνδεσης, λειτουργώντας μια παραγωγική μονάδα σχεδόν 2.000 τ.μ.
Το ολοκληρωμένο χαρτοφυλάκιο προϊόντων μας περιλαμβάνει συνδετήρες υψηλής συχνότητας, χαμηλής συχνότητας, οπτικών ινών, βιομηχανικούς και υψηλής ταχύτητας, μαζί με μια πλήρη γκάμα συναρμολογήσεων καλωδίων, συμπεριλαμβανομένων καλωδίων RF, σήματος, τροφοδοσίας, οπτικών ινών και καλωδιώσεων αυτοκινήτων. Τα περισσότερα προϊόντα είναι πιστοποιημένα UL και TUV, πλήρως συμβατά με τα διεθνή και εγχώρια βιομηχανικά πρότυπα IEC, εξυπηρετώντας διάφορους τομείς όπως η επικοινωνία δεδομένων, ο βιομηχανικός έλεγχος, η νέα ενέργεια, η ιατρική ηλεκτρονική, η κατασκευή εξοπλισμού, ο στρατιωτικός αεροδιαστημικός τομέας και τα συστήματα αυτοκινήτων, με εξαγωγές στη Βόρεια/Νότια Αμερική, την Ευρώπη, την Ανατολική Ασία και τη Νοτιοανατολική Ασία.
Διαθέτουμε πιστοποιήσεις ISO 9001, IATF 16949, ISO 13485 και GJB 9001B, καθώς και Προσόν Εμπιστευτικότητας Κατηγορίας III και Άδεια Παραγωγής Όπλων για Έρευνα & Ανάπτυξη του Στρατού. Με υποστήριξη από μια ομάδα Ε&Α 30+ ατόμων με 7 εθνικές πατέντες, μια πλήρη βιομηχανική αλυσίδα και προηγμένα εργαστήρια δοκιμών, παρέχουμε αξιόπιστα, υψηλής ποιότητας προϊόντα και ολοκληρωμένες λύσεις σε παγκόσμιους πελάτες.
Συχνές Ερωτήσεις για Συνδετήρες & Συναρμολογήσεις Καλωδίων
Ε1: Μπορούν οι συνδετήρες/συναρμολογήσεις καλωδίων σας να προσαρμοστούν; Ποια είναι η ελάχιστη ποσότητα παραγγελίας (MOQ);
Α: Υποστηρίζουμε προσαρμογή πλήρους κατηγορίας και μπορούμε να παρέχουμε αποκλειστικό σχεδιασμό και πρωτοτυποποίηση σύμφωνα με τα σχέδιά σας, τις παραμέτρους (ηλεκτρικές/μηχανικές/περιβαλλοντικές επιδόσεις) και τα σενάρια εφαρμογής (όπως στρατιωτικά/αυτοκινήτων/ιατρικά). Το MOQ για τυπικά προϊόντα είναι τόσο χαμηλό όσο 500 τεμάχια, και το MOQ για προσαρμοσμένα εξαρτήματα διαπραγματεύεται με βάση την πολυπλοκότητα του προϊόντος. Δεχόμαστε τόσο δοκιμαστικές παραγγελίες μικρής παρτίδας όσο και παραγγελίες μεγάλου όγκου.
Ε2: Ποια είναι η διάρκεια ζωής, η αντοχή στη θερμοκρασία, η αδιαβροχοποίηση και άλλες περιβαλλοντικές επιδόσεις των προϊόντων;
Α: Η πλήρης γκάμα προϊόντων μπορεί να παρέχει διαφορετικά επίπεδα προστασίας (όπως αδιαβροχοποίηση IP67/IP68), ευρύ φάσμα θερμοκρασιών (-40°C~+85°C και άνω), υψηλή αντοχή σε κραδασμούς/κρούσεις όπως απαιτείται. Όλα τα προϊόντα έχουν περάσει τις πλήρεις ηλεκτρικές, μηχανικές και περιβαλλοντικές δοκιμές επιδόσεων στο εργαστήριο, διασφαλίζοντας μακροχρόνια σταθερή χρήση σε σύνθετες συνθήκες εργασίας όπως η βιομηχανία, ο στρατός και τα αυτοκίνητα.
Ε3: Ποια είναι τα πεδία εφαρμογής των προϊόντων σας; Είναι κατάλληλα για τη δική μου βιομηχανία;
Α: Η κύρια κάλυψη μας περιλαμβάνει 7 βασικούς τομείς: επικοινωνία δεδομένων, βιομηχανικός έλεγχος, νέα ενέργεια, ιατρική ηλεκτρονική, κατασκευή εξοπλισμού, στρατιωτική υποστήριξη και καλωδιώσεις αυτοκινήτων. Οι συνδετήρες υψηλής/χαμηλής συχνότητας/οπτικών ινών/βιομηχανικοί/υψηλής ταχύτητας και διάφορες συναρμολογήσεις καλωδίων μπορούν να ικανοποιήσουν τις αυστηρές απαιτήσεις της βιομηχανικής αυτοματοποίησης, των οχημάτων νέας ενέργειας, του ιατρικού εξοπλισμού, του στρατιωτικού εξοπλισμού και άλλων τμηματοποιημένων σεναρίων.
Ε4: Ποιοι είναι οι χρόνοι παράδοσης παραγωγής για τυπικά και προσαρμοσμένα προϊόντα;
Α: Ο κανονικός χρόνος παράδοσης για τυπικά προϊόντα είναι 3-7 εργάσιμες ημέρες. Ο κύκλος πρωτοτυποποίησης για προσαρμοσμένα εξαρτήματα είναι 7-15 εργάσιμες ημέρες και ο κύκλος μαζικής παραγωγής είναι 15-30 εργάσιμες ημέρες. Μπορούμε να συντονίσουμε το πρόγραμμα παραγωγής προτεραιότητας σύμφωνα με τις επείγουσες απαιτήσεις παραγγελίας σας.
